المميزات
تخصيص
| السعة القصوى (ايماكس) | تي | 10 و 15 و 22 و 33 و 47 و 68 و 100 و 150 | 220330 |
| المخرجات المقدرة (Cn) | بالسيارات / V | 2.85 ± 0.015 | |
| صحة | ±٪ FS | 0.1 | 0.2 |
| ماكس. عدد الفواصل (nLC) | - | 3000 | |
| زحف (30 دقيقة) | ±٪ FS | 0.02 | |
| رصيد صفر | ±٪ FS | 1 | |
| تأثير درجة الحرارة على الرصيد الصفري (TCO) | ±٪ FS / 10 ° C | 0.02 | |
| تأثير درجة الحرارة على الحساسية (TC سبان) | ±٪ FS / 10 ° C | 0.02 | |
| الزائد الآمن | ٪ FS | 150 | |
| في نهاية المطاف الزائد | ٪ FS | 200 | |
| نطاق درجات الحرارة الاسمية | ° C | -10 ... + 40 | |
| نطاق الحرارة الشغالة | ° C | - 30 ... + 70 | |
| مقاومة المدخلات | Ω | 1450 ± 10 | |
| مقاومة الإخراج | Ω | 1402 ± 5 | |
| معاوقة العزل | MΩ | ≥ 5000 | |
| الإثارة الموصى بها | V DC / AC | 10-12 | |
| الإثارة القصوى | V DC / AC | 15 | |
| مواد | - | خليط معدني | |
| فئة الحماية | - | IP68 | |
| كابل | - | الطول: 12m لمدة 10-33t ؛ 16 م لـ47-330 طن ؛ أو تخصيص طول خاص للطلب ؛ القطر: Φ 6mm | |

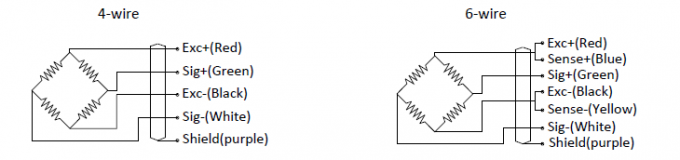

شبكة أسلاك
يتم توفير خلية الحمل مع 4 أو 6 كبل موصل محمية. سيتم توصيل الدرع أو عدم توصيله بخلية التحميل وفقًا لتفضيل العميل.

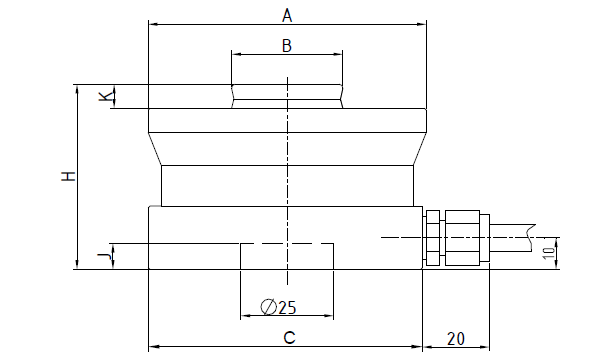

البعد
وحدة البعد: مم
| السعة (ر) | ا | ب | C | H | J | ك |
| 10 و 15 و 22 | Ф75 | Ф30 | Ф75 | 50 | 7 | 6.5 |
| 33 | Ф95 | Ф40 | Ф95 | 65 | 7 | 10 |
| 47 | Ф130 | Ф60 | Ф130 | 75 | 7 | 14 |
| 68 | Ф130 | Ф60 | Ф130 | 85 | 7 | 14 |
| 100 | Ф150 | Ф70 | Ф150 | 90 | 7 | 16 |
| 150 | Ф150 | Ф70 | Ф150 | 100 | 7 | 16 |
| 220 | Ф225 | Ф100 | Ф225 | 130 | 10 | 24 |
| 330 | Ф225 | Ф100 | Ф225 | 145 | 10 | 24 |
مستلزمات

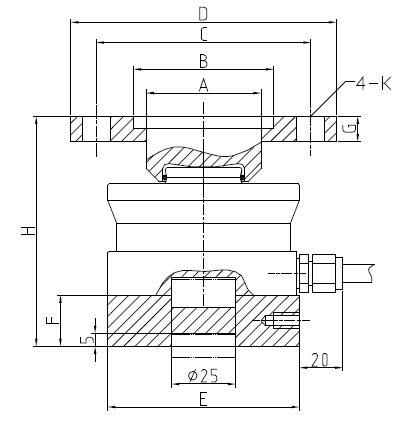

نموذج ملحق: نوع ب تصاعد
ملاحظات:
التثبيت اختياري في طلبك ، إذا كنت في حاجة إليه ، يرجى سرد في استفسارك والنظام.
وحدة البعد: مم
| السعة (ر) | ا | ب | C | د | E | F | G | H | ك |
| 10 و 15 و 22 | Ф45 | Ф55 | Ф80 | Ф100 | Ф75 | 20 | 10 | 95 | Ф11.5 |
| 33 | Ф58 | Ф68 | Ф95 | Ф120 | Ф95 | 25 | 12 | 120 | Ф13 |
| 47 | Ф80 | Ф92 | Ф130 | Ф170 | Ф130 | 30 | 20 | 140 | Ф11.5 |
| 68 | Ф80 | Ф92 | Ф130 | Ф170 | Ф130 | 30 | 20 | 150 | Ф11.5 |
| 100 | Ф100 | Ф110 | Ф150 | Ф200 | Ф150 | 40 | 22 | 177 | Ф25 |
| 150 | Ф100 | Ф110 | Ф150 | Ф200 | Ф150 | 40 | 22 | 187 | Ф25 |
| 220 | Ф160 | Ф170 | Ф250 | Ф320 | Ф225 | 40 | 30 | 235 | Ф25 |
| 330 | Ф160 | Ф170 | Ф250 | Ф320 | Ф225 | 40 | 30 | 250 | Ф25 |
